Tugas FPGA

Dalam memenuhi tugas FPGA ini saya menjelaskan sebuah codingan di bawah ini, sebagai berikut :

Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  pri_encoder_using_assign

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7 -11 : pembuatan sebuah modul dengan nama module pri_encoder_using_assign

Dimana pada baris ke 8 menjelaskan bahwa binary outputnya ada 4 bit biner, baris ke 9 menjelaskan bahwa input encoder ada 16 bit, baris ke 10 sebagai inputan untuk encoder.

Ø  Pada baris ke 13-17 : untuk output binernya ada 4 bit, lalu ada input enable(masukan untuk enable), untuk inputan encoder ada 16 bit.

Ø  Baris ke 19-34 : statement suatu program encoder sendiri.

Dimana pada baris 19 binary_out nilainya akan 0 jika enablenya bernilai 0, untuk baris 20-34 maksudnya ialah jika encoder_in[x] bernilai true binary_out akan bernilai sesuai sama nilai di belakang tanda “?”. Jika tidak ada yang terpenuhi maka binary_out=15.

Ø  Baris 36 : mengakhiri program module.

Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  program mux_using_assign

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7-12 : membuat sebuah module dengan nama file(module) mux_using_if dimana untuk input pertama Mux yaitu din_0, input kedua Mus din_1, dan select sebagai select input dan mux_out sebagai outputnya.

Ø  Baris ke 13-20 : sebuah pendeklarasian statemantnya

Dimana baris 13 & 14 untuk pendeklarasian input portsnya dengan input din_0, din_1, dan select. Baris 15 & 16 untuk mendeklarasikan output ports dengan output mux_out. Baris 17 & 18 untuk variabel internal dengan wire mux_out. Baris 19 & 20 untuk code start dengan mux_out = select inputan dngan din_1 dan din_0.

Ø  Baris 22 : akhir program dari modul atau akhir program untuk modul Mux.

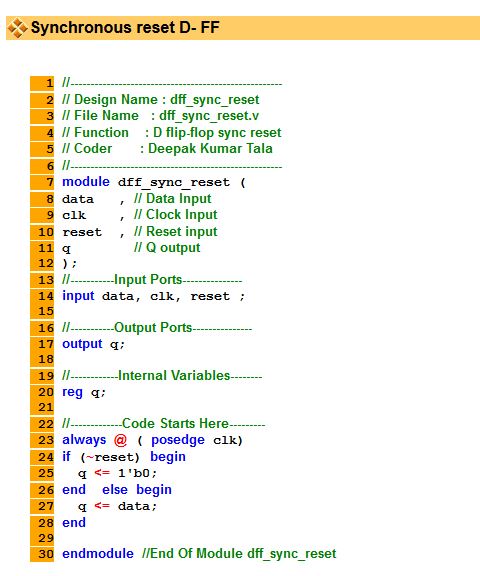

Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  program dff_sync_reset

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7-12 : membuat sebuah module dengan nama file(module) dff_sync_reset dimana didalamnya ada data input, clock input, reset input, dan Q sebagai outputnya.

Ø  Baris ke 13 & 14 : sebuah pendeklarasian input port sengan input data, clock, dan reset.

Ø  Baris 16 & 17 : untuk mendeklarasikan output ports dengan output Q

Ø   Baris 19 & 20 : untuk variabel internal dengan reg Q.

Ø   Baris 22 – 28 : untuk code start. Dengan clock selalu posedge(aktif pada sisi naik positif).  jika negasi dari variable reset maka mulai ke program selnajutnya yaitu 1<=1'bo jika tidak atau terpenuhi maka program lanjut ke q<=data. End untuk mengakhiri sebuah statment start here.

Ø  Baris 30 : akhir program dari modul atau akhir program untuk modul Mux.

Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  program gray_counter

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7-12 : membuat sebuah module dengan nama file(module) gray_counter dimana didalamnya ada data counter output, enable untuk counter, clock, dan untuk mengaktifkan reset.

Ø  Baris 14 & 15 : untuk program input ports dengan input clock, reset, enable.

Ø  Baris 16 & 17 : untuk program output ports dengan output 8 bit.

Ø  Baris 18 - 19 : untuk internal variabel dengan wire memiliki 8 bit output. Dan counter reg 8 bit.

Ø  Baris 21-31 :untuk  pendeklarasian program code starts here. Dengan clock selalu posedge(aktif pada sisi naik positif).  jika negasi dari variable reset maka mulai ke program selnajutnya yaitu count <= 0;  jika tidak atau terpenuhi maka program lanjut ke count <= count + 1; dengan membaca program dibawahnya dengan 8 bit counter.

Ø  Baris 33 : mengakhiri program module.



Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  rom_using_file

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7-12 : membuat sebuah module dengan nama file(module) rom_using_file dimana didalamnya ada address input, data output, read enable, dan chip enable.

Ø  Baris 13 : untuk input data address dengan 8 bit.

Ø  Baris 14 : untuk output data 8 bit.

Ø  Baris 15 : untuk input read enable

Ø  Baris 16 : untuk input chip enable

Ø  Baris 18 : dengan register 8 bit dan memory sampai 255.

Ø  Baris 20 :  untuk menggabungkan tide data dari ce danread_en, mem[address] :8'b0; merupakan alamat memori 8bit yaitu b0.

Ø  Baris 22-24 initial begin untuk memual sebuah initial , lalu setelah itu $readmemb("memory.list".mem) adalah untuk membaca sebuah list yang terdapat pada memory tersebut. end untuk mengakhiri sebuat sub program.

Ø  Baris 26 : mengakhiri program module.



Penjelasan dari codingan di atas, sebagai berikut ;

Ø   Baris 1-6 : sebagai coment(kolom komentar)  parity_using_assign

Dimana pada baris 2 adalah desain nama, baris 3 adalah nama file, baris 4 fungsi (function).

Ø  Baris 7-10 : membuat sebuah module dengan nama file(module) parity_using_assign  dimana didalamnya 8 untuk data input, dan 1 bit untuk parity output

Ø  Baris 11 : untuk output parity.

Ø  Baris 12 : untuk input data 8 bit.

Ø  Baris 14 : untuk parity output wire.

Ø  Baris 16 : untuk parity output = data input sampai 8 bit.

Ø  Baris 21 : mengakhiri program module.





      >>>>>>Sekian penjelasan codingan diatas, mohon maaf jika tidak mudah untuk di mengerti<<<<<<

  sumber referensi : http://asic-world.com/examples/verilog/index.html
